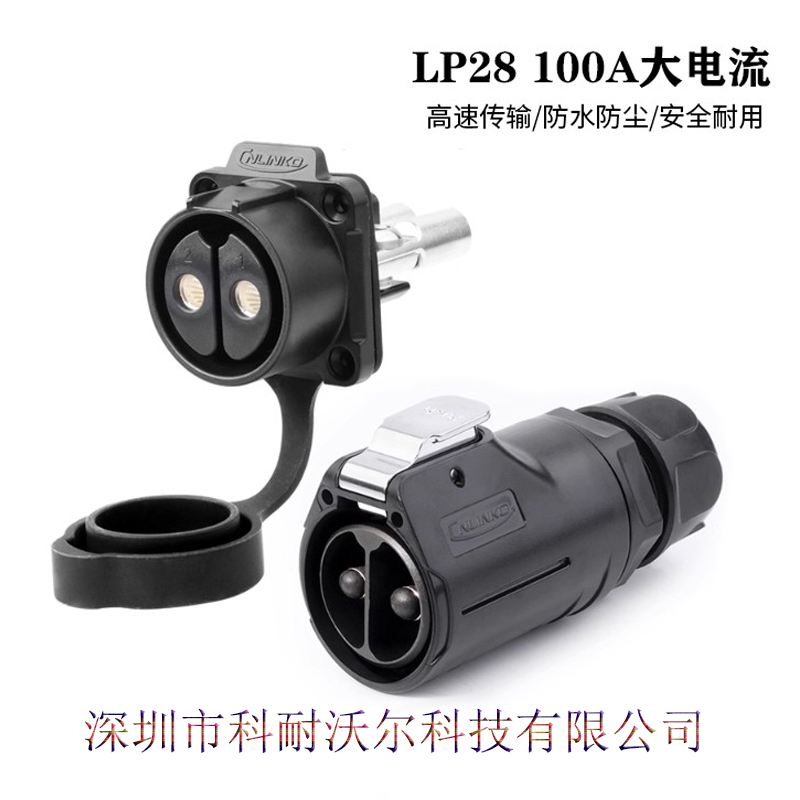

100A大電流工業連接器應用指南
發布時間：2025-09-01 11:09:56?瀏覽次數：10?作者：科耐沃爾
100A大電流工業連接器專為高功率設備設計，具備100A持續載流能力和IP67/IP68防護等級，適用于工業設備、新能源系統及電力配電等場景。選型需關注鍍銀銅導體、螺紋鎖緊結構和金屬散熱外殼，安裝時需匹配電纜并規范壓接。該連接器耐高溫、抗振動，可保障充電樁、光伏逆變器等設備在復雜環境下的安全可靠運行。
100A大電流工業連接器應用指南
一、基本特性
- 額定電流：100A(持續工作)
- 電壓等級：250V-1000V AC/DC
- 防護等級：IP67/IP68(防塵防水)
- 工作溫度：-40℃～+125℃
- 插拔次數：≥5000次(高耐久型)
二、主要應用
1. 工業設備：大型變頻器、伺服系統
2. 新能源：光伏逆變器、儲能系統
3. 電力系統：配電柜、變壓器連接
4. 交通運輸：充電樁、軌道交通
三、選型要點
1. 導體材料：銅鍍金
2. 絕緣材料：耐高溫工程塑料
3. 鎖緊方式：螺紋鎖緊(防振動)
4. 散熱設計：金屬外殼輔助散熱
四、安裝要求
- 電纜規格：≥25mm²(銅芯)
- 接線方式：壓接優于焊接
- 安裝扭矩：按標準扭力緊固
- 定期檢查：清理氧化層
五、安全注意事項
1. 必須斷電操作
2. 確保完全插合到位
3. 避免過載使用
4. 定期檢測溫升
六、推薦類型
- 金屬外殼：散熱好，適合高溫環境
- 塑料外殼型：輕便，適合室內使用
- 混合型：平衡性能與重量
選擇100A連接器時需根據實際電流、環境條件和使用需求綜合考慮，確保安全可靠運行。
深圳市科耐沃爾科技有限公司是一家專注于圓形連接器，防水連接器，氣密性連接器，線束加工，重載連接器生產廠家及銷售服務于一體的公司，歡迎前來選購咨詢！
